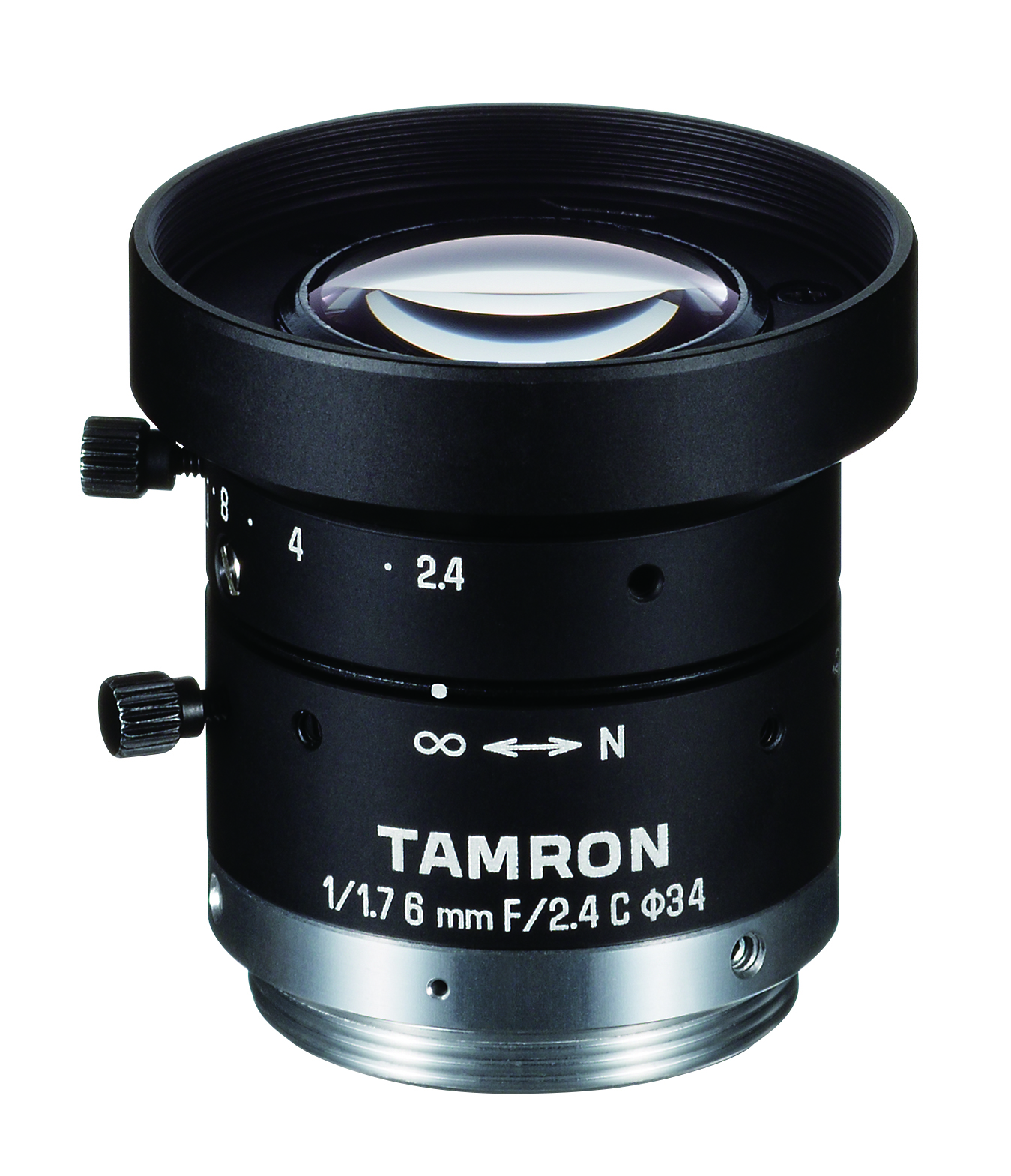

1/1.7型、6メガピクセル マシンビジョン用単焦点レンズシリーズ(Model : M117FM06 / M117FM08)発売発表
株式会社タムロン
近年、製造装置･基板実装装置･各種検査装置･各種工作機器を始めとして、マシンビジョン用途で使用されているメガピクセルカメラは、一層の高画素化が進んでおります。
これに対してタムロンは、1.1型用、1/1.2型用、2/3型用、1/1.8型用としてトータル28機種のメガピクセルマシンビジョン用レンズをラインナップし、様々な要求にお応えしています。
今回、これらレンズに加えて、将来的に普及が見込まれる1/1.7型・1/1.8型カメラ対応6メガピクセルマシンビジョン用レンズ2機種を追加致します。
設置スペースが限られる環境下に於いても、至近距離からの広角、高解像度、高コントラストな撮影を可能とする、コンパクトなレンズと致しました。
タムロンは、今後もマシンビジョン用単焦点レンズに対するお客様の様々なご要望に積極的に取り組み、画面全域にわたる高い光学性能と利便性を追求したレンズ開発を進めてまいります。
製品特長
-
１．業界トップクラスの高解像度・高コントラスト
1/1.7型 2.74μmピクセルピッチ 最大6メガピクセル相当の高解像度を実現。
φ29mmのマシンビジョン用レンズの中でも、最高レベルの解像度・コントラスト性能を保持しています。
-
２．業界トップクラスの低ディストーション(TV Distortion)を実現
従来機種と比べて、大幅にTV Distortionの改善を行っております。
仕様値： M117FM06 : -1.5% / M117FM08 : -1.0% -
３．至近距離での撮影性能を追求
使用頻度の高い至近撮影距離での良好な画質を達成しています。
-
４．厳格な検査体制
中心から最周辺まで、解像度のチェック条件を厳しく設定しています。これにより、片ボケなどの少ない、中心から周辺まで高解像度・高コントラストなレンズを提供致します。
-
５．耐振動・耐衝撃を考慮した機構設計
従来機種と比べて振動衝撃性能が向上した新規機構を採用。
振動衝撃が発生する過酷な環境下に於いて、最大10Gの衝撃を受けても、光軸ズレ（画像ズレ）を10μm以下に抑制します。
※振動周波数 10-60Hz(振幅0.75mm)、振動周波数60-200Hz(加速度100m/S2)、サイクル50cycle -
６．使用頻度の高いイモビスを標準添付
ロックビスをイモビスに替えることで、レンズ本体の最大径をよりコンパクトにすることが可能です。
※φ29mm : 対物側は除きます
仕様
| モデル名 | M117FM06 | M117FM08 | ||
|---|---|---|---|---|

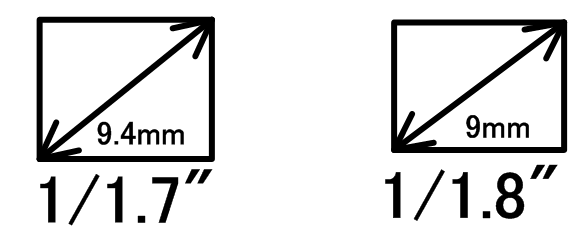

| イメージャーサイズ | 1/1.7" | 1/1.7" | ||
| マウント | C | C | ||
| 焦点距離 | 6mm | 8mm | ||
| 絞り範囲 | F/2.4 ～ 16 | F/2.4 ～ 16 | ||
| 画角 (水平 x 垂直) |
1/1.7型 | (4:3) | 65.0° x 50.5° | 52.2° x 39.5° |
| 1/1.8型 | (4:3) | 64.2° x 44.9° | 50.9°x 35.1° | |
| フォーカス範囲 | 0.1m ～ ∞ | 0.1m ～ ∞ | ||
| 操作方法 | フォーカス | 手動ロック付 | 手動ロック付 | |
| アイリス | 手動ロック付 | 手動ロック付 | ||
| フィルターネジ径 | M34 P=0.5mm | M30.5 P=0.5mm | ||
| 対応波長 | 可視光域 | 可視光域 | ||
| TV Distortion | -1.5% | -1.0% | ||
| 動作温度範囲 | -20℃ ～ +60℃ | -20℃ ～ +60℃ | ||
※仕様、外観はお断りなく変更する場合があります。
※発売告知時点(2020年6月26日)の情報となります。
